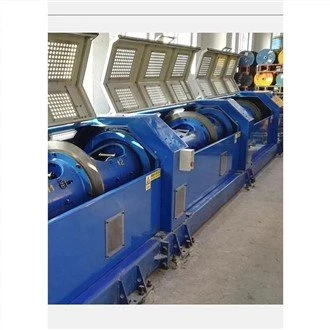

Mesin Terdampar Paip Mendatar 250/6

Nombor siri

Nama peralatan yang dibeli

Dimensi keseluruhan

Model

Jumlah

Beratnya

1

Pemusing tiub berkelajuan tinggi

Lebar 1000* tinggi 1300* panjang 8800

6/250

3200KG

Komposisi peralatan

1, peralatan terdiri daripada Talian Tengah, tong, membentuk, daya tarikan, garis penarikan balik, bahagian kawalan elektrik;

Projek

Nombor siri

Struktur peralatan

Keperluan fungsi dan parameter peranti

catatan

Asas kerja ini boleh dan ginseng Nombor

1

Diameter wayar sebelum dipintal (mm)

0.8 ~ 1.8

2

Diameter selepas pusingan (mm)

2.5 ~ 4

3

Julat lilitan (mm)

1-80

4

Kelajuan peralatan (RPM)

Kelajuan maksimum 2000 RPM, kelajuan kerja 1800 RPM, pelarasan kelajuan peralatan boleh ditetapkan kata laluan (kawalan fungsi PLC)

5

Arah Operasi peralatan

Menghadap peranti, wayar berada di sebelah kanan

6

Arah putar sistem

S/Z

7

Mod benang tiub

Benang

8

Julat gred kekuatan dawai keluli (Mpa)

600 ~ 2800

9

Berhenti apabila panjang meter yang direka bentuk telah dicapai

Meter pengukur menggunakan henti automatik PLC untuk mengukur meter, ketepatan meter Kurang daripada atau sama dengan 1.5 peratus .

10

Peralatan harus berhenti secara automatik apabila garis putus dikesan di kawasan badan silinder dan acuan menekan

Peralatan mempunyai peranti penggera henti sambungan.

11

Lampu LED dipasang di dalam penutup keselamatan

Untuk lampu dan tanglung kalis kejutan, perlindungan keselamatan hendaklah disediakan pada permukaan untuk mengelakkan perlanggaran objek lain dan dawai keluli

12

perisai

Setiap roda I sepadan dengan tetingkap pemerhatian. Tingkap yang boleh dilihat diperbuat daripada kaca yang dikeraskan, dan penutup keselamatan dibuka ke atas dan ke bawah secara fleksibel dengan paip keluli lancar. Mesin boleh dihentikan serta-merta jika ia dibuka Kurang daripada atau sama dengan 150mm. Apabila penutup keselamatan dibuka dan tidak dikunci, platform hanya boleh dialihkan tetapi tidak boleh dimulakan seperti biasa. Bunyi maksimum ialah 82dB diuji pada jarak 1000mm dari penutup pelindung

Letakkan wayar tengah

Jenis penyusuan

tidak berputar

Saya sistem bicu roda

Terdapat jenis aci, sokongan galas garis ketegangan berterusan mekanikal.

Sistem redaman

Gunakan pelarasan skru spring tali tahan haus khas

Julat diameter bagi Melepaskan roda-I (mm)

250 (mengikut keperluan roda-I peminta)

Di dalam silinder, roda kerja meletakkan garisan

13

Saya sistem bicu roda

Terdapat jenis aci, sokongan galas pelepasan ketegangan berterusan mekanikal, turun naik ketegangan adalah kurang daripada 3N, julat ketegangan 30 ~ 80N.

14

Sistem redaman

Gunakan pelarasan skru spring tali tahan haus khas

15

Julat diameter bagi Melepaskan roda-I (mm)

250 (mengikut keperluan roda-I peminta)

Bahagian silinder

16

Bilangan roda-I dalam setiap silinder

6 *1 bahagian =6

17

Jenis sistem wayar pada silinder

Pasang roda pemandu pada setiap selekoh untuk melepasi garisan, dan pastikan wayar keluli tidak tergelincir semasa meletakkan garisan.

18

Diameter dalam muncung tungsten karbida untuk penghalaan wayar luar

Muncung benang diperbuat daripada bahan YG8 aloi keras dengan diameter dalam 8mm. Ia diperbaiki dengan mengetatkan skru dan gam untuk memastikan penetapan yang boleh dipercayai.

19

Alur keluar wayar Sudut dulang wayar

Sudut maksimum dari muncung dawai di tengah plat bunga ke muncung dawai di dinding tong hendaklah tidak melebihi 30 darjah . Sudut maksimum dua talian putus dari alur keluar wayar tong pertama ke salur masuk wayar tong terakhir tidak boleh melebihi 25 darjah . Sudut maksimum garis putus dari muncung keluar wayar tong kedua ke alur keluar wayar cakera perpisahan tidak boleh melebihi 25 darjah . Die aloi khas hendaklah dipasang pada alur keluar atau bengkok untuk memastikan dawai keluli tidak tergelincir daripada acuan aloi.

20

Galas sokongan silinder

Galas besar

Jenama NSK

21

Silinder menyokong pelinciran galas besar

Gris dilincirkan, setiap galas dipasang pada tempat duduk galas, suhu operasi Kurang daripada atau sama dengan 75 darjah

22

Struktur tempat duduk galas

Besi mulur.(QT - 400)

23

Ketebalan dinding (mm)

Tidak kurang daripada 12mm

24

Sistem dinamik sistem silinder

Hentian dan hentian kecemasan dibezakan. Hentian biasa harus dihentikan selepas nyahpecutan, yang boleh dicapai dengan brek penggunaan tenaga dan kaedah lain. Masa brek berhenti biasa adalah kurang daripada 20 saat, dan berhenti kecemasan harus diselesaikan dalam masa 10 saat. Pad brek mudah diganti selepas dipakai.

25

Kerangka dulang wayar Kunci roda-I

Rangka dulang dawai dilengkapi dengan galas aci untuk menyokong tegangan tetap menegak, dan pelarasan automatik meletakkan peranti ketegangan untuk memastikan bahawa setiap wayar keluli dan helai meletakkan sama rata. Pelarasan skru tegangan redaman untuk operasi tangan kanan.Setiap dulang wayar boleh memenuhi keperluan pengeluaran ø 250 I-roda.

26

I mod galas roda

Pendawaian sokongan mendatar

27

Saya redaman roda dalam dulang dawai

Pelarasan automatik peranti ketegangan wayar, memastikan bahawa setiap wayar keluli, lembar garis seragam.I roda pada talian, tali pinggang redaman dipasang spring, pelarasan skru ketegangan redaman untuk operasi tangan kanan.

28

Peranti pengesan talian rosak

Penggera talian putus, kawalan program PLC.

29

Reka bentuk silinder selari

Badan tong adalah garisan benang luaran, pastikan wayar keluli dari alur keluar badan tong ke mulut penutup acuan akhbar adalah seragam dan tiada fenomena lenturan melintang, dan Sudut lipatan maksimum antara mulut alur keluar badan tong dan mulut keluar plat wayar tidak boleh melebihi 25 darjah .

30

Pangkalan tuan rumah

Bahagian keluli ditambah keluli ditambah konkrit

31

Kotak pemacu gelendong

Pemacu tanpa spind

Ke dalam kawasan bentuk
Domain

32

Pengagihan lubang dulang dawai

Set 6 lubang. Setiap set muncung dawai diperbuat daripada bahan YG6X aloi keras dengan diameter dalam 8mm dan diikat dengan gam untuk memastikan penetapan yang boleh dipercayai.

33

Radas pra ubah bentuk

Pemasangan bayonet dikhaskan dan disesuaikan mengikut spesifikasi struktur produk

34

Sudut Penutupan acuan penekan

25 darjah atau kurang

35

Struktur pemegang die tekan

Spring tekanan melaraskan tekanan

36

Menekan saiz die

100*50*(25 tambah 25) L * W * H (tinggi: saiz 50 selepas dua helai ditutup)

Boleh disesuaikan

37

Mudah alih asas acuan

Rangka acuan penekan garisan menggunakan rel panduan alur dovetail untuk melaras dan bergerak secara fleksibel

38

Selepas deformer

Sesuaikan mengikut spesifikasi struktur produk

Memegang roda plumbum

39

daya tarikan

Penyegerakan kawalan elektrik

40

Diameter roda daya tarikan mm

460 * 2 ￠

41

Alur jenis roda daya tarikan/jenis satah

Alur U

42

Sistem sokongan roda daya tarikan

Sokongan galas

43

Bilangan slot/diameter slot

Perkara 8 hingga 9 / R3mm

44

Kekerasan slot

Bahan roda daya tarikan GCr15, kekerasan Lebih besar daripada atau sama dengan HRC58-60o

45

Realisasi transformasi jarak twist

PLC kelajuan berubah-ubah tak terhingga

46

Peranti meter

Satu hujung roda cengkaman adalah berhampiran dengan meter suis

47

Peranti meter meter elektronik

Meter elektronik PLC, paparan pada skrin paparan

48

Jalan memandu

Roda daya tarikan tunggal dan berganda

Baris baris tertutup

49

Kabel reben

Kawalan motor servo

50

Mod pergerakan baris

Garis skru bola, kawalan PLC membalikkan

51

Roda pengawalselia menegak/mendatar

Roller mempunyai alur R, galas keluli

52

Sokongan talian tertutup

Menerima i-wheel menggunakan jenis atas pneumatik mekanikal

53

Ketegangan pengambilan

Klac serbuk magnet ketegangan berterusan ditarik balik.

54

Saiz diameter roda I penerima (mm)

Pelanggan untuk menyediakan

Pandu dinamik
Jabatan sistem / kawalan elektrik

55

penularan

Tidak ada

56

Pemandu tuan rumah

Motor memacu silinder untuk berputar

57

Motor utama

Motor frekuensi boleh ubah (11KW)

58

daya tarikan

Motor penukaran frekuensi

59

Motor ambil

Motor penukaran frekuensi

60

Kawalan kelajuan enjin utama

Penyongsang

61

Kawalan elektrik mesin lengkap

Kawalan program PLC

62

paparan

Skrin sentuh
