Dalam bidang pembuatan wayar dan kabel, Mesin Terdampar Paip Mendatar 200/3 memainkan peranan penting dalam menghasilkan wayar terkandas berkualiti tinggi. Sebagai pembekal Mesin Terdampar Paip Mendatar 200/3, saya memahami kepentingan menentukur mesin ini dengan betul untuk memastikan prestasi optimumnya. Dalam blog ini, saya akan membimbing anda melalui proses penentukuran Mesin Terdampar Paip Mendatar 200/3, supaya anda boleh mencapai hasil terbaik dalam operasi membuat wayar anda.
Memahami Mesin Terdampar Paip Mendatar 200/3
Sebelum kita mendalami proses penentukuran, adalah penting untuk mempunyai pemahaman asas tentang Mesin Terdampar Paip Mendatar 200/3. Mesin ini direka bentuk untuk mengikat berbilang wayar bersama-sama dalam konfigurasi mendatar. "200" biasanya merujuk kepada diameter gelendong mesin, dan "3" menunjukkan bilangan bahagian yang terkandas. Ia adalah peralatan berkuasa yang boleh mengendalikan pelbagai jenis wayar, seperti tembaga, aluminium, dan gentian optik, bergantung pada keperluan khusus barisan pengeluaran.
Persediaan Pra - penentukuran
- Keselamatan Diutamakan
- Pastikan mesin dimatikan dan diputuskan sambungan daripada bekalan elektrik sebelum memulakan sebarang kerja penentukuran. Ini menghalang sebarang potensi bahaya elektrik.
- Pakai peralatan keselamatan yang sesuai, termasuk cermin mata keselamatan, sarung tangan dan pakaian pelindung untuk melindungi diri anda daripada sebarang bahagian bergerak atau tepi tajam semasa proses penentukuran.
- Pemeriksaan
- Menjalankan pemeriksaan visual menyeluruh terhadap mesin. Periksa sebarang tanda kerosakan, seperti tali pinggang yang longgar, bahagian yang haus, atau sebarang serpihan yang mungkin terkumpul di dalam mesin. Gantikan mana-mana bahagian yang rosak atau haus sebelum meneruskan penentukuran.
- Periksa ketegangan tali pinggang dan rantai. Ketegangan yang betul adalah penting untuk kelancaran operasi mesin. Gunakan tolok ketegangan untuk mengukur ketegangan dan laraskannya mengikut spesifikasi pengeluar.
- Pembersihan
- Bersihkan semua bahagian mesin yang berfungsi, termasuk gelendong, kepala terkandas, dan sistem pemandu. Gunakan kain bersih, kering atau agen pembersih yang sesuai untuk mengeluarkan sebarang habuk, kotoran atau sisa minyak. Mesin yang bersih beroperasi dengan lebih cekap dan mengurangkan risiko kerosakan.
Langkah Penentukuran
1. Penentukuran Ketegangan Bobbin
- Ketegangan gelendong adalah faktor kritikal dalam mencapai terkandas seragam. Setiap gelendong harus mempunyai ketegangan yang konsisten untuk memastikan bahawa wayar terdampar sama rata.
- Mulakan dengan melaraskan brek ketegangan pada setiap gelendong. Gunakan meter ketegangan untuk mengukur ketegangan wayar kerana ia dilepaskan daripada gelendong. Ketegangan hendaklah dalam julat yang ditentukan oleh pengeluar mesin.
- Contohnya, jika ketegangan yang disyorkan untuk jenis wayar tertentu adalah antara 0.5 N dan 1 N, laraskan brek sehingga meter ketegangan membaca dalam julat ini. Pastikan anda menyemak ketegangan semua gelendong untuk memastikan konsistensi.
2. Penentukuran Padang Terdampar
- Padang terdampar merujuk kepada jarak antara dua pusingan berturut-turut bagi wayar terdampar. Ia adalah parameter penting yang mempengaruhi sifat elektrik dan mekanikal produk akhir.
- Untuk menentukur padang terdampar, mula-mula tentukan pic yang dikehendaki berdasarkan spesifikasi produk. Ini boleh dikira menggunakan formula: Pitch = (π × diameter Drum) / Bilangan putaran per unit panjang.
- Laraskan nisbah kelajuan drum yang terdampar dan gelendong bayar. Kebanyakan Mesin Terdampar Paip Mendatar 200/3 moden dilengkapi dengan pemacu kelajuan boleh laras. Gunakan panel kawalan untuk menukar nisbah kelajuan sehingga padang terkandas yang dikehendaki dicapai.
- Selepas melaraskan nisbah kelajuan, jalankan untaian ujian pendek dan ukur pic menggunakan tolok pic. Jika pic tidak berada dalam julat toleransi, buat pelarasan selanjutnya sehingga pic yang betul diperolehi.
3. Penentukuran Penjajaran
- Penjajaran yang betul bagi gelendong, kepala terdampar, dan sistem pemandu adalah penting untuk pergerakan wayar yang lancar dan terdampar yang tepat.
- Periksa penjajaran gelendong berkenaan dengan kepala yang terdampar. Gunakan alat penjajaran lurus atau laser untuk memastikan bahawa gelendong berada dalam garis lurus dan selari dengan kepala yang terdampar.
- Jajarkan sistem pemandu untuk memastikan wayar dimasukkan dengan lancar ke dalam kepala yang terdampar tanpa sebarang kekusutan atau lilitan. Pastikan pemandu diletakkan dengan betul dan laluan wayar bebas daripada sebarang halangan.
4. Penentukuran Spindle Pengambilan
- Spindle pengambil bertanggungjawab untuk menggulung wayar yang terkandas ke gelendong akhir. Penentukuran gelendong pengambil-alih adalah perlu untuk memastikan ketegangan belitan dan kiliran yang betul.
- Laraskan ketegangan gelendong ambil menggunakan mekanisme kawalan ketegangan. Sama seperti penentukuran tegangan gelendong, gunakan meter ketegangan untuk mengukur ketegangan wayar terdampar semasa ia dililit pada gelendong. Ketegangan hendaklah ditetapkan kepada nilai yang menghalang wayar daripada menjadi terlalu longgar atau terlalu ketat pada gelendong.
- Periksa penjajaran kili untuk memastikan wayar dililit sama rata pada kili. Laraskan kedudukan gelendong ambil dan sistem pemandu jika perlu.
Pemeriksaan pasca penentukuran
- Ujian Fungsi
- Selepas melengkapkan semua langkah penentukuran, hidupkan mesin dan jalankan untaian ujian. Perhatikan operasi mesin dengan teliti. Periksa sebarang bunyi yang tidak normal, getaran atau penyelewengan dalam proses terkandas.
- Periksa kualiti wayar yang terkandas. Periksa jika ada helai yang longgar, helaian tidak rata atau pecah. Jika sebarang isu ditemui, kembali dan semak semula tetapan penentukuran.
- Pemeriksaan Dimensi
- Ukur diameter dan pic wayar yang terdampar menggunakan alat pengukur yang sesuai, seperti mikrometer dan tolok pic. Bandingkan nilai yang diukur dengan dimensi produk yang ditentukan. Jika terdapat sebarang penyelewengan, buat pelarasan lanjut pada tetapan penentukuran.
Kepentingan Penentukuran
Penentukuran yang betul bagi Mesin Terdampar Paip Mendatar 200/3 adalah amat penting. Ia memastikan pengeluaran wayar terkandas berkualiti tinggi yang memenuhi piawaian ketat industri wayar dan kabel. Mesin yang ditentukur juga beroperasi dengan lebih cekap, mengurangkan penggunaan tenaga dan meminimumkan masa henti akibat kerosakan atau isu kualiti.
Produk Berkaitan

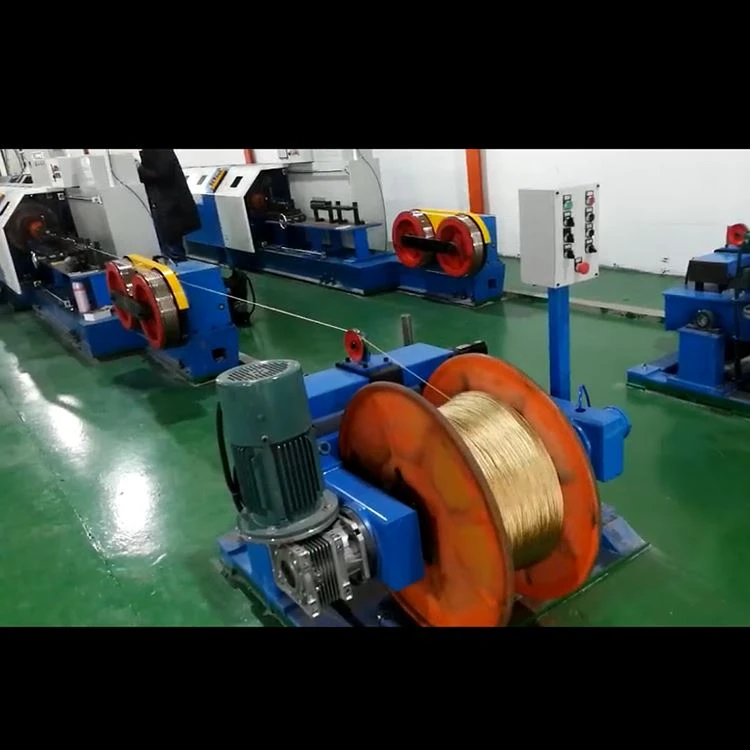

Jika anda sedang mencari jenis lain mesin terkandas paip mendatar, kami juga menawarkanMesin Terdampar Paip Mendatar 200/6, yangMesin Terdampar Paip Mendatar 250/6, danMesin Terdampar Paip Mendatar 165/6. Mesin ini sesuai untuk keperluan pengeluaran yang berbeza dan boleh memberi anda lebih banyak pilihan untuk memenuhi keperluan khusus anda.
Hubungi untuk Pembelian dan Rundingan
Menentukur Mesin Terdampar Paip Mendatar 200/3 anda dengan betul ialah kemahiran yang boleh meningkatkan kecekapan pengeluaran dan kualiti produk anda dengan ketara. Jika anda berminat untuk membeli Mesin Terdampar Paip Mendatar 200/3 baharu atau memerlukan sokongan teknikal lanjut, sila hubungi kami. Kami berada di sini untuk memberikan anda penyelesaian terbaik untuk proses pembuatan wayar dan kabel anda.
Rujukan
- "Buku Panduan Pembuatan Kawat dan Kabel", Pengarang tidak diketahui, Edisi X, Penerbit X
- Manual Teknikal Mesin Terdampar Paip Mendatar 200/3, Dokumentasi Pengilang
