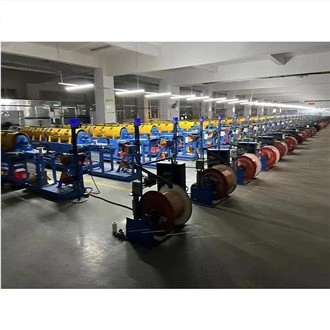

Mesin Terdampar Paip Mendatar 165/12
Mesin ini merupakan salah satu peralatan khas untuk penghasilan kabel kalis api, kabel kawalan, kabel komunikasi dan sebagainya.
Description/kawalan
Sediakan teknologi penyediaan dan kawalan kualiti | ||||||
Nombor siri | Nama peralatan yang dibeli | Dimensi keseluruhan | model | Jumlah | Beratnya | |
1 | Pemusing tiub berkelajuan tinggi | Lebar 1000* tinggi 1300* panjang 612000 | 12/165 | 4100KG | ||
Komposisi peralatan | 1, peralatan terdiri daripada Talian Tengah, tong, membentuk, daya tarikan, garis penarikan balik, bahagian kawalan elektrik; | |||||
projek | Nombor siri | Struktur peralatan | Keperluan fungsi dan parameter peranti | catatan | ||
Asas kerja ini boleh dan ginseng Nombor | 1 | Diameter wayar sebelum dipintal (mm) | 0.1 ~ 0.30 | |||
2 | Diameter selepas pusingan (mm) | 0.3 ~ 1.5 | ||||
3 | Julat lilitan (mm) | 1-100 | ||||
4 | Kelajuan peralatan (RPM) | Kelajuan maksimum 2000 RPM, kelajuan kerja 1800 RPM, pelarasan kelajuan peralatan boleh ditetapkan kata laluan (kawalan fungsi PLC) | ||||
5 | Arah Operasi peralatan | Menghadap peranti, wayar berada di sebelah kanan | ||||
6 | Arah putar sistem | S/Z | ||||
7 | Mod benang tiub | Benang | ||||
8 | Julat gred kekuatan dawai keluli (Mpa) | 600 ~ 2800 | ||||
9 | Berhenti apabila panjang meter yang direka bentuk telah dicapai | Meter pengukur menggunakan henti automatik PLC untuk mengukur meter, ketepatan meter Kurang daripada atau sama dengan 1.5 peratus . | ||||
10 | Peralatan harus berhenti secara automatik apabila garis putus dikesan di kawasan badan silinder dan acuan menekan | Peralatan mempunyai peranti penggera henti sambungan. | ||||
11 | Lampu LED dipasang di dalam penutup keselamatan | Untuk lampu dan tanglung kalis kejutan, perlindungan keselamatan hendaklah disediakan pada permukaan untuk mengelakkan perlanggaran objek lain dan dawai keluli | ||||
12 | perisai | Setiap roda I sepadan dengan tetingkap pemerhatian. Tingkap yang boleh dilihat diperbuat daripada kaca yang dikeraskan, dan penutup keselamatan dibuka ke atas dan ke bawah secara fleksibel dengan paip keluli lancar. Mesin boleh dihentikan serta-merta jika ia dibuka Kurang daripada atau sama dengan 150mm. Apabila penutup keselamatan dibuka dan tidak dikunci, platform hanya boleh dialihkan tetapi tidak boleh dimulakan seperti biasa. Bunyi maksimum ialah 82dB diuji pada jarak 1000mm dari penutup pelindung | ||||
Letakkan wayar tengah | Jenis penyusuan | tidak berputar | ||||
Saya sistem bicu roda | Terdapat jenis aci, sokongan galas garis ketegangan berterusan mekanikal. | |||||
Sistem redaman | Gunakan pelarasan skru spring tali tahan haus khas | |||||
Julat diameter bagi Melepaskan roda I (mm) | 165 (Mengikut keperluan roda-I penuntut) | |||||
Di dalam silinder, roda kerja meletakkan garisan | 13 | Saya sistem bicu roda | Terdapat jenis aci, sokongan galas pelepasan ketegangan berterusan mekanikal, turun naik ketegangan adalah kurang daripada 1N, julat ketegangan 5 ~ 20N. | |||
14 | Sistem redaman | Gunakan pelarasan skru spring tali tahan haus khas | ||||
15 | Julat diameter bagi Melepaskan roda I (mm) | 165 (Mengikut keperluan roda-I penuntut) | ||||
Bahagian silinder | 16 | Bilangan roda-I dalam setiap silinder | 3 tong *4 tong =12 | |||
17 | Jenis sistem wayar pada silinder | Pasang roda pemandu pada setiap selekoh untuk melepasi garisan, dan pastikan wayar keluli tidak tergelincir semasa meletakkan garisan. | ||||
18 | Diameter dalam muncung tungsten karbida untuk penghalaan wayar luar | Muncung benang diperbuat daripada bahan YG8 aloi keras, dengan diameter dalam 5mm. Ia diperbaiki dengan mengetatkan skru dan gam untuk memastikan penetapan yang boleh dipercayai. | ||||
19 | Alur keluar wayar Sudut dulang wayar | Sudut maksimum dari muncung dawai di tengah plat bunga ke muncung dawai di dinding tong hendaklah tidak melebihi 30 darjah . Sudut maksimum dua talian putus dari alur keluar wayar tong pertama ke salur masuk wayar tong terakhir tidak boleh melebihi 25 darjah . Sudut maksimum garis putus dari muncung keluar wayar tong kedua ke alur keluar wayar cakera perpisahan tidak boleh melebihi 25 darjah . Die aloi khas hendaklah dipasang pada alur keluar atau bengkok untuk memastikan dawai keluli tidak tergelincir daripada acuan aloi. | ||||
20 | Galas sokongan silinder | Galas besar | Jenama NSK | |||
21 | Silinder menyokong pelinciran galas besar | Gris dilincirkan, setiap galas dipasang pada tempat duduk galas, suhu operasi Kurang daripada atau sama dengan 75 darjah | ||||
22 | Struktur tempat duduk galas | Besi mulur.(QT - 400) | ||||
23 | Ketebalan dinding (mm) | Tidak kurang daripada 9mm | ||||
24 | Sistem dinamik sistem silinder | Hentian dan hentian kecemasan dibezakan. Hentian biasa harus dihentikan selepas nyahpecutan, yang boleh dicapai dengan brek penggunaan tenaga dan kaedah lain. Masa brek berhenti biasa adalah kurang daripada 20 saat, dan berhenti kecemasan harus diselesaikan dalam masa 10 saat. Pad brek mudah diganti selepas dipakai. | ||||
25 | Kunci roda I rangka dulang wayar | Rangka dulang dawai dilengkapi dengan galas aci untuk menyokong tegangan tetap menegak, dan pelarasan automatik meletakkan peranti ketegangan untuk memastikan bahawa setiap wayar keluli dan helai meletakkan sama rata. Pelarasan skru tegangan redaman untuk operasi tangan kanan. Setiap dulang wayar boleh memenuhi keperluan pengeluaran ø 165 I-roda. | ||||
26 | I mod galas roda | Pendawaian sokongan mendatar | ||||
27 | Saya redaman roda dalam dulang dawai | Pelarasan automatik peranti ketegangan wayar, memastikan bahawa setiap wayar keluli, lembar garis seragam.I roda pada talian, tali pinggang redaman dipasang spring, pelarasan skru ketegangan redaman untuk operasi tangan kanan. | ||||
28 | Peranti pengesan talian rosak | Penggera talian putus, kawalan program PLC. | ||||
29 | Reka bentuk silinder selari | Badan tong adalah garisan benang luaran, pastikan wayar keluli dari alur keluar badan tong ke mulut penutup acuan akhbar adalah seragam dan tiada fenomena lenturan melintang, dan Sudut lipatan maksimum antara mulut alur keluar badan tong dan mulut keluar plat wayar tidak boleh melebihi 25 darjah . | ||||
30 | Pangkalan tuan rumah | Bahagian keluli ditambah keluli ditambah konkrit | ||||
31 | Kotak pemacu gelendong | Pemacu tanpa spind | ||||
Ke dalam kawasan bentuk Domain | 32 | Pengagihan lubang dulang dawai | Set 12 lubang. Muncung benang pada setiap set dulang dawai diperbuat daripada bahan YG6X aloi keras, diameter dalam muncung benang ialah 5mm, dan kaedah penetapan gam digunakan untuk memastikan penetapan yang boleh dipercayai. | |||
33 | Radas pra ubah bentuk | Pemasangan bayonet dikhaskan dan disesuaikan mengikut spesifikasi struktur produk | ||||
34 | Sudut Penutupan acuan penekan | 25 darjah atau kurang | ||||
35 | Struktur pemegang die tekan | Spring tekanan melaraskan tekanan | ||||
36 | Menekan saiz die | 60*40*(20 tambah 20) PANJANG * lebar * tinggi (tinggi: saiz 40 selepas dua helai ditutup) | Boleh disesuaikan | |||
37 | Mudah alih asas acuan | Rangka acuan penekan garisan menggunakan rel panduan alur dovetail untuk melaras dan bergerak secara fleksibel | ||||
38 | Selepas deformer | Sesuaikan mengikut spesifikasi struktur produk | ||||
Memegang roda plumbum | 39 | daya tarikan | Penyegerakan kawalan elektrik | |||
40 | Diameter roda daya tarikan mm | 240 * 2 ￠ | ||||
41 | Alur jenis roda daya tarikan/jenis satah | Alur U | ||||
42 | Sistem sokongan roda daya tarikan | Sokongan galas | ||||
43 | Bilangan slot/diameter slot | Perkara 6 hingga 7 / R3mm | ||||
44 | Kekerasan slot | Bahan roda daya tarikan GCr15, kekerasan Lebih besar daripada atau sama dengan HRC58-60o | ||||
45 | Realisasi transformasi jarak twist | PLC kelajuan berubah-ubah tak terhingga | ||||
46 | Peranti meter | Satu hujung roda cengkaman adalah berhampiran dengan meter suis | ||||
47 | Peranti meter meter elektronik | Meter elektronik PLC, paparan pada skrin paparan | ||||
48 | Jalan memandu | Roda daya tarikan tunggal dan berganda | ||||
Baris baris tertutup | 49 | Kabel reben | Kawalan motor servo | |||
50 | Mod pergerakan baris | Garis skru bola, kawalan PLC membalikkan | ||||
51 | Roda kawal menegak/mendatar | Roller mempunyai alur R, galas keluli | ||||
52 | Sokongan talian tertutup | Menerima i-wheel menggunakan jenis atas pneumatik mekanikal | ||||
53 | Ketegangan pengambilan | Batang ayun gantung tuo garis penarik ketegangan berterusan. | ||||
54 | Saiz diameter roda I penerima (mm) | Pelanggan untuk menyediakan | ||||
Pandu dinamik Jabatan sistem / kawalan elektrik | 55 | penularan | Tidak ada | |||
56 | Pemandu tuan rumah | Motor memacu silinder untuk berputar | ||||
57 | Motor utama | Motor frekuensi boleh ubah (7.5KW) | ||||
58 | daya tarikan | Motor servo | ||||
59 | Motor ambil | Motor penukaran frekuensi | ||||
60 | Kawalan kelajuan enjin utama | Penyongsang | ||||
61 | Kawalan elektrik mesin lengkap | Kawalan program PLC | ||||
62 | paparan | Skrin sentuh | ||||
Mesin ini merupakan salah satu peralatan khas untuk penghasilan kabel kalis api, kabel kawalan, kabel komunikasi dan sebagainya. Model ini mempunyai reka bentuk termaju, konfigurasi saintifik dan munasabah, operasi yang mudah, prestasi yang stabil, kelajuan pembalut yang cepat, kualiti yang baik, kawalan pintar yang unggul, bunyi yang rendah, penjimatan masa dan penjimatan kuasa, dan model lain yang serupa dengan kelebihan yang tiada tandingannya.
Fungsi utama mesin ini:
(1) Menggunakan pita mika jenis dulang (tong), panjang pita adalah panjang, yang bersamaan dengan 15-20 pita mika cakera, pada dasarnya tidak perlu menukar tali pinggang, dan ia boleh digunakan secara berterusan untuk { {2}} meter tanpa henti, menyelamatkan pekerja daripada bertukar.
Dengan masa dan intensiti kerja pekerja, ia boleh merealisasikan operasi tanpa pemandu atau satu orang boleh mengendalikan 4-6 mesin, menjimatkan tenaga buruh dan keamatan buruh pekerja.
(2) Berhenti secara automatik apabila tali pinggang putus, dan berhenti secara automatik apabila talian putus, dan pekerja boleh mengendalikan berbilang mesin dengan tenang;
(3) Ketegangan penggulungan menggunakan ketegangan automatik serbuk magnetik, yang dikawal secara automatik oleh Siemens PLC, dengan ketegangan yang stabil dan kualiti penggulungan yang baik;
(4) Mengguna pakai struktur meja putar termaju untuk mengurangkan bunyi angin dan merealisasikan pembalut berkelajuan tinggi yang sebenar;
